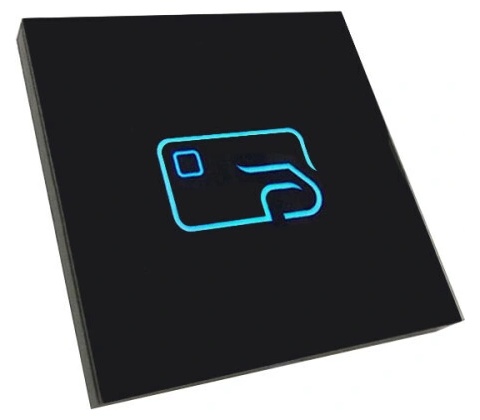

Zoneway PCD-01 NFC

Bezkontaktná čítačka ZONEWAY PCD-01 NFC predstavuje moderné riešenie pre prístupové systémy, ktoré vyžadujú podporu viacerých typov identifikačných médií. Vďaka duálnemu režimu čítania na frekvenciách 125 kHz a 13,56 MHz dokáže načítavať klasické RFID ID karty aj NFC alebo MIFARE karty a kompatibilné mobilné zariadenia. Kompatibilita so štandardným rozhraním Wiegand (26/34 bit) umožňuje pripojenie k zodpovedajúcemu prístupovému kontroléru. Čítačka sa hodí na kontrolu vstupu v komerčných aj verejných priestoroch, kde je dôležitá rýchlosť, spoľahlivosť a flexibilita.

Hlavné vlastnosti ✔️ Podpora dvoch frekvencií 125 kHz + 13,56 MHz – číta klasické RFID ID karty na 125 kHz, aj NFC/MIFARE karty a tagy na 13,56 MHz. ✔️ Kompatibilita NFC – čítanie NFC zariadení (napr. telefónov) a špecifických dopravných či bankových kariet je podmienené kompatibilitou konkrétneho média a spôsobu identifikácie. Pred použitím ho treba overiť. ✔️ Štandardný výstup Wiegand (26/34 bit) – pripojenie k prístupovým riadiacim systémom s príslušným formátom. ✔️ Rýchla odozva – čítanie karty do 100 ms pomáha plynulému priechodu. ✔️ LED a zvuková signalizácia – potvrdzuje načítanie karty a stav zariadenia.

Technické parametre -

Model: ZONEWAY PCD‑01 NFC -

Frekvencie čítania: 125 kHz & 13,56 MHz -

Výstupný protokol: Wiegand 26 / Wiegand 34 -

Napájanie: DC 9–15 V -

Pracovný prúd: ≤ 80 mA (stand‑by ≤ 30 mA) -

Čítacia vzdialenosť: ≤ 50 mm -

Prevádzková teplota: ‑15 °C až 60 °C -

Relatívna vlhkosť: 5 % – 95 % -

Rozmery: 86 × 86 × 8 mm -

Farba: Čierna

Výhody pri použití

• Dve frekvenčné pásma – podpora dvoch bežných frekvencií RFID/NFC umožňuje využívať viac typov kariet po overení kompatibility s kontrolérom.
• Spoľahlivé čítanie – rýchla odozva a stabilný signál pomáhajú pri častom používaní.
• Jednoduchá integrácia – rozhranie Wiegand umožňuje pripojenie k vhodným prístupovým kontrolérom, ústredniam a alarmovým systémom.
• Technológia NFC – môže umožniť používanie kompatibilného mobilného zariadenia ako identifikátora; samotné NFC v telefóne kompatibilitu nezaručuje.

Odporúčané použitie

• Kontrola vstupu do objektov – kancelárie, priemyselné objekty, sklady.
• Parkoviská a garáže – rýchle overovanie kariet bez dotyku.
• Verejné a administratívne priestory – knižnice, školy, zdravotnícke zariadenia.
• Integrácia s prístupovými systémami a turniketmi – vďaka výstupu Wiegand.

Výber kariet a nastavenie Wiegand

Priložený technický list uvádza EM4100, EM4200 a TK4100 a ďalej MIFARE 1K/4K, Mini, Ultralight (C), Plus a vybrané DESFire. Rozpoznanie typu média samo nepotvrdzuje čítanie všetkých jeho chránených aplikácií. Pri telefóne alebo špeciálnej karte najprv vyskúšajte stabilitu identifikátora s konkrétnym kontrolérom.

Voľba formátu 26 alebo 34 bitov

List opisuje voľbu pomocou vstupu FOR: bez prepojenia FOR a GND pracuje čítačka vo Wiegand 26, pri prepojení vo Wiegand 34. Nastavenie musí zodpovedať riadiacej jednotke. Pripojenie vykonávajte podľa označenia svoriek a schémy, pri vypnutom napájaní.
