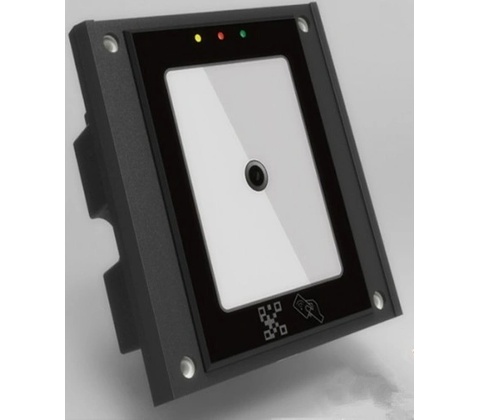

Zoneway QR-86

QR-86: podsvietená čítačka QR kódov a MIFARE pre prístupové systémy

Zoneway QR-86 je bezdotyková vnútorná čítačka na autorizáciu pomocou QR kódu a čipov alebo kariet MIFARE 13,56 MHz. QR kód možno načítať z vytlačeného dokladu aj z displeja mobilného telefónu. Kompaktné telo z polykarbonátu a tvrdeného skla má rozmery 86 × 86 × 42 mm a je vhodné pre inštalácie, kde sa vyžaduje rýchle a prehľadné odbavenie používateľov.

Kde sa čítačka QR-86 uplatní

Čítačku možno použiť ako doplnkový identifikačný prvok v prístupových a dochádzkových systémoch pre kancelárie, výrobné prevádzky, bytové domy, ubytovanie, štúdiá, ateliéry, podujatia alebo festivaly. Pri krátkodobom prístupe možno návštevníkovi jednoducho poslať QR kód bez potreby odovzdávať fyzickú kartu.

• načítanie QR kódov z papiera aj displeja telefónu,
• podpora kariet a čipov MIFARE 13,56 MHz,
• čítacia vzdialenosť RFID približne 3–6 cm,
• čítanie QR kódu až do 20 cm; na spoľahlivé použitie odporúčame vzdialenosť do 10 cm,
• rýchlosť načítania kratšia ako 200 ms.

Zapojenie do prístupového systému

Výstup čítačky využíva štandard Wiegand 26/34. Dodávaná čítačka má aj rozhrania RS485, RS232, USB a TCP/IP. Svorkovnica umožňuje pripojenie k riadiacej jednotke prístupu alebo dochádzky. Čítačku možno pripojiť k modulu ACM12 v systéme Digiplex EVO alebo k inému systému Wiegand. Kompatibilitu vždy overte podľa podporovaného formátu a zapojenia konkrétnej ústredne. Predvolená IP adresa od výrobcu je 192.168.1.99.

QR kód a oprávnenie na vstup

Čítačka načíta predložený kód; pravidlá prístupu musia zodpovedať nadväzujúcej riadiacej jednotke alebo softvéru. Pred nasadením návštevníckych QR kódov overte formát odovzdávaných dát aj spôsob ich vyhodnotenia. Samotné načítanie kódu nezaisťuje jeho časovú platnosť alebo jednorazové použitie.

Technické parametre

Parameter

Hodnota

Model

QR-86

Typ čítačky

QR kódy a MIFARE 13,56 MHz

Podporované kódy

QR a jednorozmerné kódy

Rozhrania

Wiegand 26/34, RS485, RS232, USB, TCP/IP

Napájacie napätie 4–15 V DC

Pracovný prúd 800 mA

Smer čítania 45°

Rýchlosť čítania < 200 ms

Vzdialenosť čítania QR 0–20 cm

Vzdialenosť čítania MIFARE 3–6 cm

Rozmery 86 × 86 × 42 mm

Materiál polykarbonát a tvrdené sklo

Podporované systémy na konfiguráciu

Windows XP, 7, 8, 10 a Linux

Čítačka má integrované rozhranie TCP/IP a USB. Predvolené vyhotovenie pracuje s MIFARE DESFire a emuláciou klávesnice USB HID.

Softvér, manuál a schéma zapojenia

Softvér, manuál a HTTP rozhranie sú na stiahnutie .
