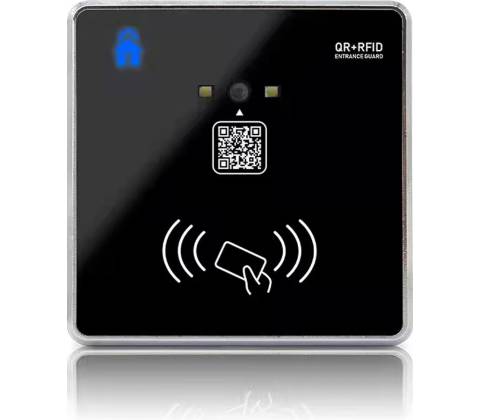

Zoneway R36C

ZONEWAY R36C – povrchová QR a MIFARE čítačka pre moderné prístupové systémy

ZONEWAY R36C je povrchová QR čítačka a čítačka bezkontaktných MIFARE kariet a čipov na frekvencii 13,56MHz pre prístupové, dochádzkové a návštevné systémy. Patrí medzi systémové QR čítačky, ktoré načítajú identifikátor z displeja telefónu, vytlačenej predlohy alebo MIFARE média a odovzdajú ho nadradenej riadiacej jednotke cez Wiegand 26/34, RS485, RS232 alebo TTL.

R36C je moderne riešená alternatíva k čítačke QR-86 pre inštalácie, kde je požadovaná povrchová montáž, viac možností integrácie a jednoduché nastavenie prevádzkových funkcií. Vybrané parametre možno meniť načítaním servisných QR kódov z návodu bez zdĺhavého prechádzania konfiguračných ponúk.

Dôležité: R36C je systémová čítačka, nie samostatný dverový kontrolér. Nemá potvrdené relé na priame ovládanie zámku ani vlastnú databázu používateľov. Rozhodnutie o povolení vstupu vykonáva pripojená riadiaca jednotka alebo softvér.

Čítanie QR kódov a MIFARE kariet 13,56MHz v jednom čítacom bode

Stáli používatelia môžu používať MIFARE kartu alebo čip, zatiaľ čo návšteve možno odovzdať QR kód v telefóne alebo na papieri. Takéto riešenie zjednodušuje správu krátkodobých, jednorazových a návštevných prístupov bez potreby vydať každému fyzickú kartu.

• QR kódy z mobilného telefónu pre návštevy a dočasné vstupy,
• vytlačené QR kódy pre recepcie, vstupenky alebo pracovné preukazy,
• MIFARE / IC 13,56MHz pre karty a prívesky zodpovedajúcej technológie,
• obrazové dekódovanie QR a ďalších podporovaných 1D/2D kódov,
• odozva pod 200 ms podľa technickej dokumentácie.

Rozhrania Wiegand, RS485, RS232 a TTL na integráciu čítačky

Čítačku možno zapojiť pomocou rozhrania Wiegand 26/34, RS485, RS232 alebo TTL. Najčastejšie sa používa Wiegand, pri ktorom R36C odovzdáva identifikačné údaje vstupu kompatibilného prístupového kontroléra prostredníctvom vodičov D0 a D1. Sériové rozhrania rozširujú možnosti integrácie do dochádzkových, návštevných a vlastných riadiacich systémov.

Ako funguje USB HID a virtuálny COM pri QR čítačke R36C

Po pripojení k počítaču cez USB môže QR a MIFARE čítačka R36C pracovať v dvoch konfigurovateľných režimoch: USB HID alebo virtuálny COM port. Požadovaný režim sa volí pomocou príslušného konfiguračného QR kódu.

V režime USB HID sa čítačka správa ako virtuálna klávesnica. Načítaný obsah QR alebo čiarového kódu automaticky zapíše do aktívneho poľa, v ktorom je umiestnený kurzor. Na bežné používanie preto nie je potrebná špeciálna obslužná aplikácia.

• Pripojte čítačku k USB portu počítača.
• Konfiguračným QR kódom zvoľte režim USB HID a požadovaný formát výstupu.
• Umiestnite kurzor do poľa v prehliadači, Exceli, skladovom programe, ERP alebo inej aplikácii.
• Načítajte kód; jeho hodnota sa automaticky vloží do aktívneho poľa.

Podľa nastavenia možno za načítané údaje pridať aj ukončovací znak, napríklad ENTER. V režime virtuálny COM odovzdáva R36C načítané údaje cez sériovú komunikáciu aplikácii, ktorá pracuje s príslušným COM portom.

QR alebo čiarový kód → načítanie čítačkou → prevod na údaje → odovzdanie cez USB HID alebo virtuálny COM.

Nastavenie QR a MIFARE čítačky R36C pomocou servisných QR kódov

Prevádzkové funkcie čítačky možno nastavovať načítaním konfiguračných QR kódov z návodu. Dokumentácia uvádza napríklad voľbu rýchlosti sériovej komunikácie 9600, 19200 alebo 115200 Bd, režimu podsvietenia, akustickej signalizácie, Wiegand 26/34 a spôsobu práce s kartou. Dostupný je aj návrat do predvoleného nastavenia.

Dokumentácia opisuje aj konfiguračný softvér na úpravu výstupného formátu čísla karty vrátane desiatkového a hexadecimálneho zápisu, poradia bajtov a dĺžky výstupu. Funkcia je užitočná pri pripojení k existujúcemu systému, ktorý očakáva konkrétnu reprezentáciu ID.

Povrchová montáž prístupovej čítačky R36C

Plastové telo z ABS má rozmery 86 × 86 × 24mm a je určené na povrchovú montáž. Čisté čelné vyhotovenie kombinuje optickú časť na čítanie kódov, oblasť RFID a svetelnú aj akustickú signalizáciu. Krytie IP nie je deklarované, preto treba miesto montáže zvoliť podľa skutočných podmienok prostredia.

Ako QR a MIFARE čítačka R36C pracuje s identifikátormi

QR kód alebo MIFARE identifikátor → čítačka R36C → Wiegand / RS485 / RS232 / TTL → kontrolér alebo softvér → rozhodnutie o vstupe

Pri QR kóde dokumentácia uvádza orientačnú čítaciu vzdialenosť 0 až 20cm. Výsledok ovplyvňuje veľkosť a kontrast kódu, jas displeja, kvalita tlače, okolité osvetlenie a uhol voči optike. Pri MIFARE médiu závisí dosah od použitej karty alebo čipu a montážneho prostredia; pre túto variantu uvádzame konzervatívnu vzdialenosť do 3cm.

Použitie QR a MIFARE čítačiek v prístupových systémoch

• vstupné dvere kancelárií a administratívnych budov,
• bytové domy a spoločné priestory,
• recepcie a návštevné systémy,
• turnikety a vstupné brány s kompatibilným kontrolérom,
• dochádzkové a evidenčné systémy,
• modernizácia Wiegand systému o čítanie QR kódov.

Čo overiť pred objednaním systémovej QR čítačky

• Nadradená jednotka musí podporovať zvolené rozhranie a dátový formát WG / RS485 alebo RS232 či TTL.
• Táto varianta pracuje s technológiou MIFARE / IC 13,56MHz; médiá používajúce inú RFID frekvenciu nie sú kompatibilné.
• Čítačka iba odovzdáva identifikátor. Platnosť QR kódu a oprávnenie používateľa vyhodnocuje kontrolér alebo softvér.
• Na priame ovládanie elektrického zámku je potrebná zodpovedajúca riadiaca jednotka.

Časté otázky k QR a MIFARE čítačke R36C

Prečíta QR čítačka R36C kód z telefónu aj z papiera?

Áno. Na spoľahlivé načítanie použite ostrý, kontrastný kód, dostatočný jas a kontrast displeja a obmedzte odlesky.

Možno QR čítačku R36C pripojiť ku kontroléru s Wiegand vstupom?

Áno, čítačka podporuje Wiegand 26/34. Kontrolér však musí vedieť spracovať zodpovedajúci výstupný formát WIEGAND.

Ovláda prístupová čítačka R36C sama elektrický zámok?

Nie ako bežná samostatná jednotka. R36C načíta a odošle identifikátor; rozhodnutie a zopnutie zámku zabezpečuje pripojený kontrolér, napríklad s rozhraním WG.
