Zoneway TC-C1

ZONEWAY TC-C1 je inteligentná riadiaca jednotka prístupového systému pre dvoje dvere, dva vstupy Wiegand a dve samostatné relé NO/NC/COM. Umožňuje riadiť dva samostatné dverné priechody, spravovať až 1 000 používateľov a ovládať prístup prostredníctvom aplikácie Tuya Smart alebo Smart Life. Riadiaca elektronika a relé zostávajú vo vnútri chráneného priestoru, takže vonkajšia čítačka neposiela napätie priamo do zámku, ale iba identifikačné údaje do kontroléra.

Inteligentné riadenie dvoch dverí

TC-C1 je vhodná pre vstup do firmy, kancelárie, bytového domu, skladu, technickej miestnosti alebo menšej prevádzky. Dva Wiegand porty umožňujú pripojiť dve kompatibilné čítačky, každú pre samostatné dvere. Dve nezávislé relé so svorkami NO/NC/COM potom ovládajú dva dverné zámky. Použitá technológia kariet sa riadi pripojenými čítačkami; samotná jednotka prijíma ich Wiegand dáta a podľa uložených oprávnení rozhoduje o otvorení.

Hlavné výhody TC-C1

• správa až 1 000 používateľov a ich prístupových oprávnení;
• Tuya Smart / Smart Life na správu osôb, vzdialené otvorenie, záznamy udalostí a oznámenia;
• overenie kartou, šesťmiestnym PIN-om, kombináciou karta + PIN alebo dočasným heslom;
• až 10 dočasných prístupových kódov pre návštevy, servis alebo krátkodobý prístup;
• WiFi a Bluetooth na pripojenie a uvedenie zariadenia do prevádzky;
• dva vstupy pre externé Wiegand čítačky, vstup odchodového tlačidla a dverného kontaktu;
• dve samostatné relé NO/NC/COM pre dva elektrické zámky, alarmový výstup a sabotážny kontakt;
• časové plány, vzdialená autorizácia, história priechodov a automatizácie podľa možností aktuálnej aplikácie a firmvéru;

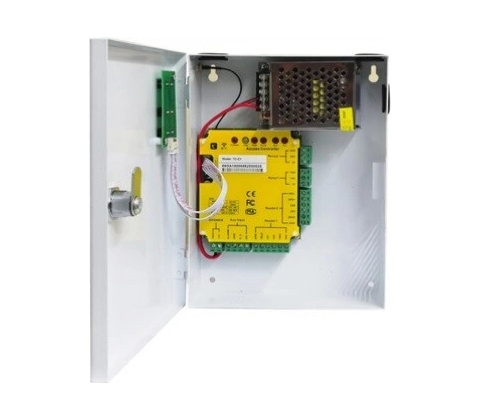

• nástenný uzamykateľný box s integrovaným napájacím modulom, anténou a signalizačným panelom.

Bezpečnejšie oddelené riešenie

Pri bežnej autonómnej klávesnici môže byť spínacie relé umiestnené priamo vo vonkajšom zariadení. TC-C1 používa oddelenú architektúru: čítačka alebo klávesnica odovzdáva údaje cez Wiegand a o otvorení rozhodne jednotka nainštalovaná vo vnútri objektu. Demontáž vonkajšej čítačky preto sama osebe neposkytne priamy prístup ku kontaktom zámku. Skutočná úroveň zabezpečenia však vždy závisí aj od správneho vedenia káblov, montáže, typu zámku a nastavenia systému.

Tuya Smart a Smart Life

Po pripojení k WiFi možno v aplikácii pridávať a odoberať používateľov, priraďovať karty a kódy, vytvárať dočasné oprávnenia, kontrolovať záznamy a na diaľku povoliť priechod. Pre vzdialené funkcie je potrebné funkčné internetové pripojenie jednotky aj telefónu; nie je potrebné nastavovať verejnú IP adresu alebo presmerovanie portov. Dostupnosť jednotlivých automatizácií, oznámení a časových funkcií sa môže meniť podľa verzie aplikácie a firmvéru.

Zapojenie čítačiek, dverí a EZS

Jednotka má dva porty pre externé čítačky a dve samostatné relé, každé so svorkami NO/NC/COM na ovládanie jedného zámku. Ďalej ponúka vstup odchodového tlačidla, vstup dverného kontaktu, sabotážny kontakt a alarmový výstup. Podľa návodu nemá vzdialenosť medzi čítačkou a kontrolérom prekročiť 60 m. Prepojenie s nadradeným zabezpečovacím systémom vrátane integračného modulu typu Jablotron JA-111H-AD možno riešiť individuálne podľa požadovanej funkcie; pred zapojením je potrebné overiť elektrické parametre vstupov, výstupov a prípadné galvanické oddelenie.

Ak použitá verzia firmvéru a aplikácie ponúka prepínací režim toggle, môže relé po oprávnenom prístupe zostať zopnuté až do ďalšieho povelu. Táto funkcia je vhodná napríklad pre režim trvalo odomknuté počas prevádzkovej doby. Dostupnosť a presné správanie režimu je potrebné overiť v aktuálnom nastavení zariadenia.

Dôležité informácie k napájaniu

Riadiaca doska pracuje s napätím 12 V DC. Box obsahuje napájací modul so sieťovým vstupom 90–260 V AC / 50–60 Hz a výstupom 12 V DC / 3 A. Návod výslovne upozorňuje, že dodaný zdroj sa nemá použiť na napájanie elektrického zámku. Zámok preto pripojte k samostatnému vhodne dimenzovanému a podľa potreby zálohovanému zdroju. Sieťové zapojenie 230 V a ochranné uzemnenie smie vykonávať kvalifikovaná osoba pri vypnutom napájaní.

Obsah balenia

• riadiaca jednotka TC-C1 v uzamykateľnom boxe;
• riadiaca doska, napájací modul a signalizačný panel;
• anténa a prepojovací kábel signalizačného panelu;
• 4 montážne skrutky, 4 gumové záslepky a kľúč;
• stručný návod v angličtine.

Videá k aplikácii a obsluhe

Videoukážka – riadiaca jednotka ZONEWAY TC-C1 v aplikácii Tuya

Schémy, rozmery a produktové fotografie TC-C1

TC-C1 je praktické inteligentné riešenie pre dvoje dvere, dve Wiegand čítačky a dve samostatné relé a pohodlnú správu prístupu cez Tuya Smart alebo Smart Life.
